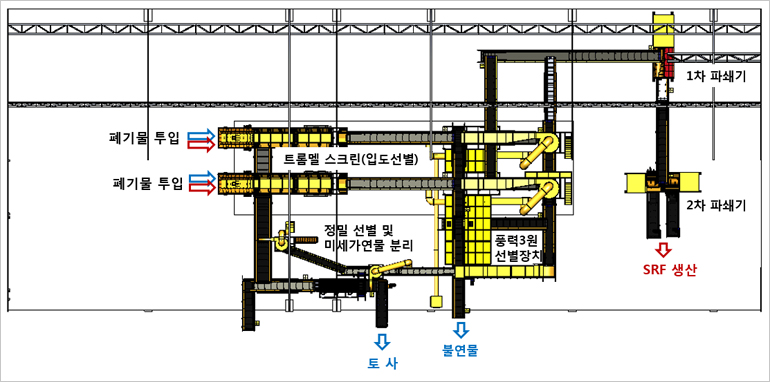

| 폐기물 선별 및 SRF 제조시설 공정도 |
| |
 |
| |
|
| 기술의 원리 |
| |
1. 입도 선별
폐기물이 경사각도 조절식 정량공급장치에 투입되면 하부의 진동 장치에 의하여 일정하고 고르게 입도 선별장치인 트롬멜 스크린에 투입되어 35mm 이하/이상으로 폐기물을 1차 입도 선별하고, 선별된 폐기물은 재차 디스크 선별기로 15mm 이하/이상으로 재차 입도 선별하는 장치
1) 정량공급장치 - 경사각도 조절식 진동 호퍼 |
 |
진동 호퍼의 경사각도를 조절하여 함수비가 높아서 젖어있으면 투입이 적어지고, 함수율이 적어 마른 폐기물은 많이 투입되도록 자동 조절되어, 선별장치의 처리 효율을 극대화 할 수 있는 투입 장치 |
|
| |
| 2) 입도 선별장치 - 망 막힘 방지와 소음 저감을 위한 고무망 트롬멜 |
 |
회전하면서 폐기물을 입도(크기) 선별하는 트롬멜 스크린의 선별망을 고무재질의 망으로 사용하므로 ①소음이 저감되고, ②무동력의 펀치 롤러와 중량폐기물의 타격작용으로 선별망의 막힘이 방지되어 선별율과 처리능력이 향상되고, ③최종 배출되는 유기물 속에 포함되는 가연성 폐기물(이물질)의 양도 적어지는 선별장치 |
|
| |
| 3) 정밀 입도 선별장치 - 이중스텐디스크 스크린 |
 |
구동체인 스텐디스크를 좌우 양측에 엇갈리게 배열하고 내부에 스페이서를 설치하여 1개의 '이중스텐디스크'로 구성하고, 조립된 다수의 이중스텐디스크 Ass'y를 일정한 간격으로 서로 엇갈리게 배열하여 스크린을 구성하고, 디스크와 디스크 사이의 간격 차이에 의하여 폐기물을 정밀 입도 선별하는 장치 |
|
| |
2. 풍력비중선별

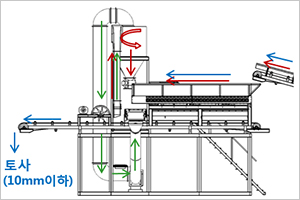

1) 미세가연물분리 및 분진회수장치 |
 |
이중스텐디스크 스크린에서 정밀 입도 선별된 토사(15mm 이하)에 포함된 가연물(15mm 이하)은 흡입 풍력으로 분리하여 싸이크론 내부에서 하향 회전하면서 로터리 발브로 배출시키고, 스크린 통과 불연물(15~35mm)에 포함된 가연물(15~35mm)은 배출 풍력으로 분리하는 기술로
1. 정밀 선별로 가연물 분리 효율 우수
2. 1세트 송풍기의 흡, 배출 풍력을 모두 이용으로 에너지 절감
3. 흡입 풍력을 이용한 분진 회수로 비산먼지 발생 저감
4. 고함수비, 고점토성 토사 정밀선별이 가능한 이중스텐디스크 스크린 |
|
| |

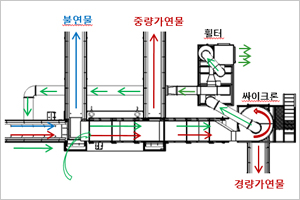

| 2) 풍력비중선별(3원 선별) 및 분진회수장치 - 실내 설치 가능 |
 |
폐기물에서 풍력으로 가연물을 비중 선별하는 장치로 풍력에 의하여 날리는 경량가연물은 싸이크론에서 하향 회전하면서 분리되고, 공기는 상부통로를 통하여 순환하면서 가연물선별용 풍력으로 재상하고, 그 중 일부 공기만을 필터를 통하여 대기로 배출하면 에어시스템 내부에 부(-)압이 형성되어 분진, 악취 발생이 저감되는 공기순환방식과 풍력으로 분리된 가연물을 이송하는 1차 에어 콘베이어는 순방향, 2차 에어 콘베이어는 역방향으로 구동시켜서 풍력에 의하여 분리는 되지만 무거워서 에어 콘베이어로 낙하하는 중량가연물을 별도로 선별하여 불연물, 중량, 경량가연물로 3원 선별하는 기술 |
|
| |

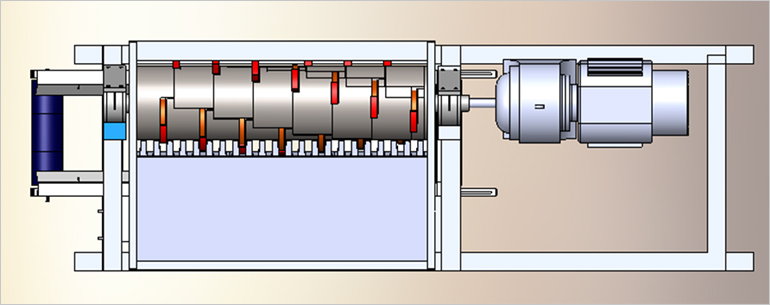

3. 파쇄기 (SRF 제조)
고속 구동 방식의 파봉, 파쇄기의 투스에 팁(단조 특수강)을 씌워 팁만을 교환할 수 있고, 폐기물 파쇄 크기와 과부하를 기계식으로 조절하는 파쇄기
1) 파봉, 파쇄부의 투스가 21개로 구성되고, 투입물의 파봉, 파쇄 크기를 기계식으로 조절
2) 파봉, 파쇄 시 과부하(일정 압력 이상)가 발생하면, 파쇄부 상대 측이 자동으로 움직여서 파쇄물이 하부로 배출되어 파쇄부의 손상이 방지되고 스프링에 의하여 자동으로 원 위치되는 구조여서 연속작업이 가능하다.
3) 토사류 등에 의한 파쇄날 소모가 많은 짜르는 방식이 아닌 찢는 방식으로 파쇄 날의 소모가 적고 부하도 적다.
4) 파봉, 파쇄부를 구동시키는 전기 모터는 감속기에 의하여 고속(60rpm 이하)으로 구동하므로 파쇄부의 소모가 적고, 적은 동력에 비하여 강력한 힘으로 가연물을 파쇄함
5) 교체가 용이하고 소모비를 줄일 수 있도록 파쇄날의 캡(단조 특수강)만을 교환하는 방식임 |
| |
 |
| |
