| 기술의 개요 |
| |
| 순환형 매립지 폐기물을 재활용하기 위한 기술로 선별장치인 고무망 트롬멜과 이중스텐디스크 스크린으로 입도 선별하고 입도에 맞는 적절한 흡입, 배출 풍력을 이용하여 토사, 불연물, 중량가연물, 경량가연물로 4원 선별하여, 불연물은 파쇄하여 토사와 같이 복토재로 재활용하고, 가연물은 압축 포장, 보관하여 향후 에너지원으로 활용하고, 매립지는 순환형으로 재사용하는 순환형 매립지 정비사업 기술 |
| |
 |
| |
|

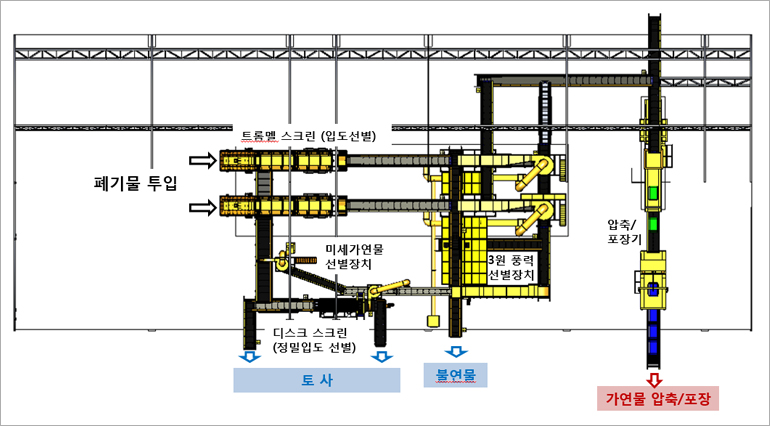

| 처리 공정도 |
| |
 |
| |
|

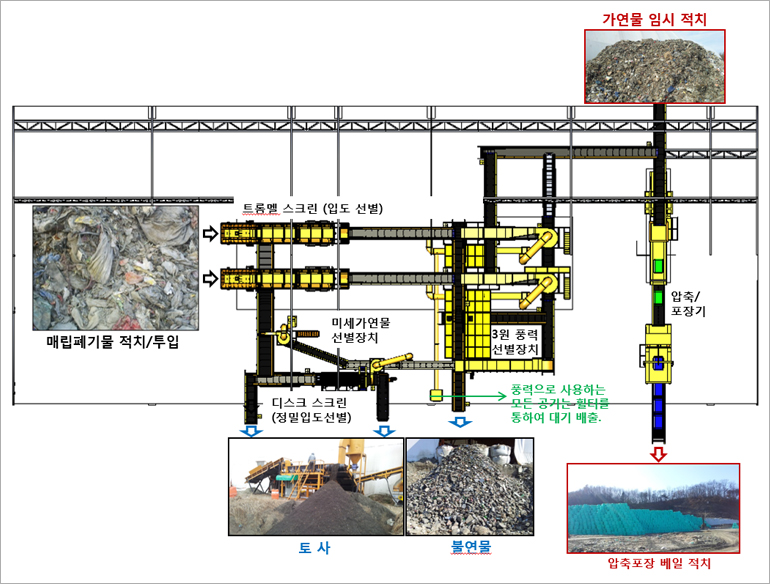

| 순환형 매립지 정비사업 물질 흐름도 |
| |
 |
| |
|
| 선별 기술 |
| |
| 1) 경사각도 조절로 처리 효율을 극대화 할 수 있는 투입장치 |
 |
진동 호퍼의 경사각도를 조절하여 함수비가 높아서 젖어있으면 투입이 적어지고, 함수율이 적어 마른 폐기물은 많이 투입되도록 자동 조절되어, 선별장치의 처리 효율을 극대화 할 수 있는 투입 장치 |
|
| |
| 2) 망 막힘이 자동 해소되는 고무망을 사용한 트롬멜 스크린 |
 |
회전하면서 폐기물을 입도(크기) 선별하는 트롬멜 스크린의 선별망을 고무재질의 망으로 사용하므로 ①소음이 저감되고, ②무동력의 펀치 롤러와 중량폐기물의 타격작용으로 선별망의 막힘이 방지되어 선별율과 처리능력이 향상되고, ③최종 배출되는 유기물 속에 포함되는 가연성 폐기물(이물질)의 양도 적어지는 선별장치 |
|
| |
| 3) 흡입 풍력을 조절하는 싸이크론과 배출 풍력으로 미세가연물을 선별하는 기술 |
 |
정밀 선별장치(이중스텐디스크 스크린)에서 선별된 토사를 이송하는 콘베이어를 고속(120m/분 이상)으로 구동시키면서 상부에 흡입노즐, 싸이크론과 송풍기 흡입구를 덕트로 연결시키면 송풍기의 흡입력에 의하여 미세가연물(0-15mm)이 흡입되어 싸이크로 내부에서 하향 회전하면서 로터리밸브로 배출 분리되고, 공기는 싸이크론 상부 덕트, 송풍기 흡입구를 통하여 정밀 선별장치(이중스텐디스크 스크린)를 통과한 폐기물에서 배출 풍력으로 미세가연물(15-35mm)을 분리하는 기술 |
|
| |
|
| 입도선별 기술 |
| |
1. 기술명
경사각도 조절식 진동 호퍼와 고무망 트롬멜을 사용한 폐기물 선별 기술
신기술(환경부 인증) 제98호
2. 기술 개요
폐기물의 종류와 함수율에 따라 일정하게 투입되는 진동 호퍼와 자체 탄력이 있고 소음발생도 적은 고무 선별망이 설치된 트롬멜 스크린으로 폐기물을 선별하므로 선별망의 막힘이 방지되어 처리능력과 선별율이 향상되는 기술
3. 기술의 특징
1) 투입장치 - 진동 호퍼의 경사각도를 조절하여 함수율이 높아서 젖었는 폐기물은 투입을 용이하게 하고, 함수율이 적어서 마른 폐기물은 많이 투입되도록 조절되어, 선별장치의 처리 효율을 극대화 할 수 있는 투입장치
2) 선별장치 - 회전하면서 폐기물에서 토사를 선별하는 트롬멜의 선별망을 고무재질의 망으로 사용하므로 ①소음이 저감되고, ②무동력의 펀치 롤러와 중량폐기물의 타격작용으로 선별망의 막힘이 방지되어 선별율과 처리능력이 향상되고, ③최종 생산되는 선별토사 속에 포함되는 가연성 폐기물(이물질)의 양도 저감되는 기술
4. 기술의 성능 |
| 평가방법 |
혼합폐기물 |
매립폐기물 |
| 폐기물 함수비 |
17.8~19.5% |
22.3~25.3% |
| 폐기물의 겉보기 비중 |
0.811~0.990 |
1.229~1.363 |
| 시간당 처리능력 |
118.0~138.5 ton/h |
105.7~120.0 ton/h |
| 폐기물 선별율 |
선별토사 |
33.44~51.59% |
64.3~71.1% |
| 불연물 |
40.42~53.28% |
21.8~27.5% |
| 가연물 |
7.7~11.4% |
4.3~6.1% |
|
| 한국화학시험연구원 성능 평가 (TR-618EMGA) |
| |
5. 진동 호퍼의 성능 평가
폐기물의 종류와 함수율에 따라 일정하게 투입되는 진동 호퍼의 처리능력을 평가하기 위하여 5종류의 폐기물의 비중을 측정하고 경사각도를 조절하면서 진동 호퍼와 트롬멜 스크린의 통과시간(초)을 측정하여 폐기물의 종류별 처리능력을 아래와 같이 평가하였다. (8˚ / 108.6Hz) |
| |
| 평가결과 |
| |
평가항목 |
|
단위 |
혼합폐기물 |
매립폐기물 |
혼합폐기물+토사 |
매립폐기물+토사 |
재생골재 |
비고 |
| 호퍼 |
선별기 |
호퍼 |
선별기 |
호퍼 |
선별기 |
호퍼 |
선별기 |
호퍼 |
선별기 |
| 처리시간 |
2˚ |
1m3 |
초 |
65 |
88 |
88 |
104 |
55 |
71 |
54 |
56 |
47 |
71 |
|
| 2m3 |
초 |
102 |
128 |
218 |
235 |
71 |
86 |
88 |
91 |
65 |
88 |
|
| 3m3 |
초 |
145 |
166 |
305 |
325 |
99 |
118 |
119 |
121 |
78 |
101 |
|
| 8˚ |
1m3 |
초 |
36 |
63 |
45 |
70 |
31 |
56 |
36 |
42 |
25 |
54 |
|
| 2m3 |
초 |
59 |
87 |
68 |
93 |
43 |
65 |
46 |
54 |
33 |
65 |
|
| 3m3 |
초 |
83 |
110 |
92 |
121 |
46 |
70 |
58 |
63 |
40 |
73 |
|
| 12˚ |
1m3 |
초 |
25 |
58 |
37 |
65 |
25 |
51 |
29 |
36 |
24 |
54 |
|
| 2m3 |
초 |
34 |
64 |
57 |
80 |
31 |
51 |
44 |
55 |
30 |
66 |
|
| 3m3 |
초 |
45 |
75 |
71 |
100 |
38 |
66 |
50 |
63 |
35 |
68 |
|
|
| |

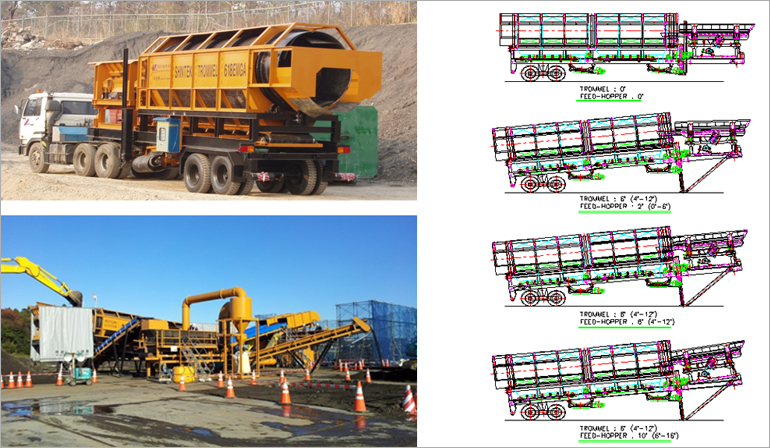

6. 고무망 트롬멜 특성 및 구조
진동 호퍼 및 트롬멜 스크린의 경사각도 조절로 다양한 종류의 폐기물 선별이 용이함 |
| |
 |
| |
|
| 미세가연물 선별 기술 |
| |
1. 기술명
흡입풍속 조절 싸이크론과 디스크 브러쉬를 이용한 가연성 폐기물 선별기술
신기술(환경부) 인증 제359호, 신기술(환경부) 검증 제144호
2. 기술 개요
폐기물에서 가연성 폐기물 분리용으로 사용되는 송풍기의 잉여흡입풍력을 이용한 기술로 선별장치(고무망 트롬멜)에서 선별된 토사를 이송하는 콘베이어를 고속(160m/분)으로 구동시키면서 상부에 흡입노즐과 디스크 브러쉬를 설치하고 흡입노즐, 싸이크론과 송풍기 흡입구를 덕트로 연결시키면 송풍기의 흡입풍력에 의하여 가연성 폐기물이 흡입되어 싸이크론 내부에서 하향 회전하면서 로터리밸브로 배출되고, 공기는 상부 덕트를 통하여 송풍기 흡입구를 통하여 폐기물에서 가연서 폐기물을 분리하는 풍력으로 사용하는 기술 |
| |
| 풍속조절 게이트 개방각도 및 함수율에 따른 이물질 제거율 |
| 구분 |
함수율 평균치
(최소~최대) |
개방각도 |
유기 이물질(용적 %) |
이물질 제거율
(%) |
| 싸이크론 통과 전 |
싸이크론 통과 후 |
건설
폐기물 |
20.8%(19.8~21.3%) |
0˚ |
8.9 |
0.4 |
95.5 |
| 9.3%(8.9~9.5%) |
0˚ |
9.6 |
0.6 |
96.9 |
| 8.8 |
0.3 |
96.6 |
매립
폐기물 |
13.9%(12.1~15.7%) |
0˚ |
10.1 |
17.6 |
0.4 |
0.7 |
96.0 |
96.0 |
| 30˚ |
10.3 |
18.7 |
0.5 |
0.8 |
95.1 |
95.7 |
| 60˚ |
10.7 |
19.1 |
0.7 |
1.6 |
93.5 |
91.6 |
| 90˚ |
10.9 |
17.2 |
0.9 |
3.1 |
91.7 |
82.0 |
|
| 신기술 검증 평가 : 한국환경산업기술원 환경기술평가실 |
| |
|
| 공기준환방식의 3원 풍력비중선별기술 |
| |

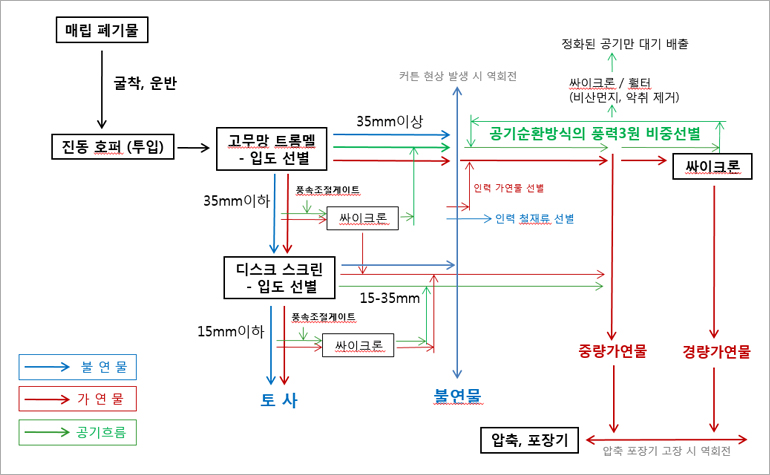

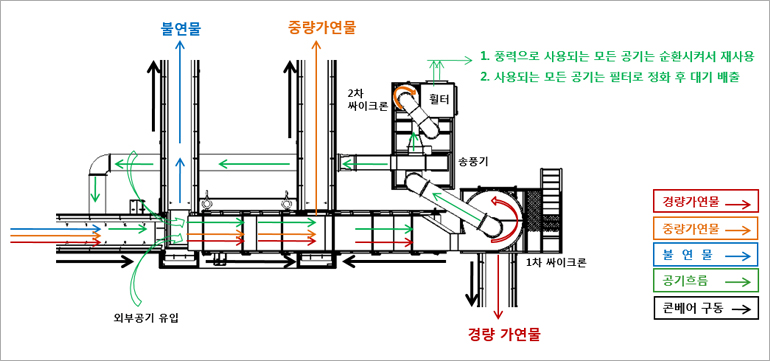

| 풍력에 의한 함수비(중량)에 따라 낙하지점이 다른 점을 착안하여 불연성과 경량, 중량가연물로 3원 풍력비중 선별하고, 사용되는 공기를 순환시키면서 재사용하므로 분진, 악취 발생이 저감되는 원리로 순환하는 공기 덕트 일부를 분지하여 일부 공기를 싸이크론과 필터를 통하여 대기로 배출시키면 대기로 배출되는 공기량 만큼 개방형 에어박스 내부 공기 부족으로 부(-)압이 형성되어 공기가 외부로 누출되지 않아서 분진 및 악취발생이 저감되는 기술 |
| |
 |
| |
|
| 기술의 안전성 (소음 측정치) |
| |
소음 발생원에 고무제품을 사용하여 소음을 저감시켜서 노동부 산업안전보건법의 고지 제97-65호(제9조)의 소음허용기준에 만족하는 기준 이하의 소음 발생으로 작업자의 안전성을 확보하는 기술
1) 주소음인 트롬멜 스크린에 고무망을 설치하여 소음을 저감시킨 기술
2) 이물질 분리장치의 폐기물 낙하지점에 에어 콘베이어를 설치하여 소음을 저감시키고, 대형 폐기물을 엉킴이나 막힘이 없이 원활하게 배출시키는 장치

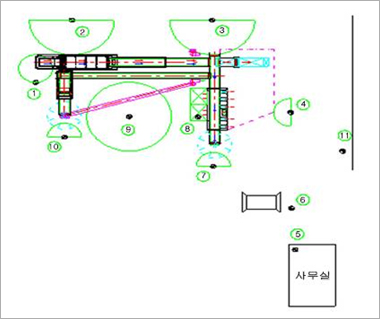

3) 평균소음도 (61.5~87.7 dB) |
| 측정지점 |
혼합폐기물
선별작업 시 |
매립폐기물
선별작업 시 |
소음의
노출허용기준 |
비고 |
| 1 |
80.9 |
79.6 |
1일 8시간
노출 시
90 dB(A) 이하 |
기준치
만족 |
| 2 |
86.1 |
85.0 |
| 3 |
86.2 |
87.7 |
| 4 |
61.5 |
69.7 |
| 5 |
65.6 |
61.5 |
| 6 |
70.3 |
66.4 |
| 7 |
76.5 |
76.1 |
| 8 |
85.6 |
84.2 |
| 9 |
87.0 |
83.7 |
| 10 |
80.2 |
77.9 |
| 평균 |
80.0 |
77.2 |
|
 |
|
| |
|
| 기술의 환경성 평가 |
| |
| 1. 소음 / 비산먼지 측정 |
[단위 : mg/m3] |
|
| 측정지점 |
혼합폐기물
선별작업 시 |
매립폐기물
선별작업 시 |
총 분진의
노출허용기준 |
비고 |
| 1 |
0.378 |
0.250 |
제1종 분진 : 2
제2종 분진 : 5
제3종 분진 : 10 |
모두 기준치 만족 |
| 2 |
0.501 |
0.182 |
| 3 |
0.964 |
0.625 |
|
| 측정 : 경원대 환경연구소 |
| |
1) 폐수발생 없음
2) 소음배출 허용기준에 준하는 기술
3) 물을 이용한 비산먼지 발생을 방지장치와 쓰레기 저장소에 송풍기 흡입 라인을 연결하여 비산먼지 발생이 적은 시설 |
| |
| 측정지점 |
혼합폐기물
선별작업 시 |
매립폐기물
선별작업 시 |
소음배출
허용기준 |
비고 |
| 부지경계선 |
48.4 |
47.4 |
50 |
기준치 만족 |
|
| 측정 : 경원대 환경연구소 |
| |
| 측정지점 |
혼합폐기물
선별작업 시 |
매립폐기물
선별작업 시 |
비산먼지
배출허용기준 |
비고 |
| 부지경계선 |
0.141 |
0.182 |
0.500 |
기준치 만족 |
|
| 측정 : 경원대 환경연구소 |
| |
